軟密封法蘭蝶閥

產品型號：XYLD341X
公稱通徑：DN50～1000mm
公稱壓力：PN0.6~1.6MPa
適用溫度：≤120℃
閥體材質：各種橡膠、聚四氟
驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
適用介質：空氣、水、污水、蒸氣、煤氣、油品等
法蘭連接：GB/T9113.1-2000;GB/T9115.1-2000;JB78

聯(lián)系購買

分享到：

產品詳細

產品概述

軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫(yī)藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節(jié)流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構合理，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

主要技術參數(shù)

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動

主要零件的材質

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁腈橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X或or J	XA或or JA	XB或or JB	XC、JC或or F	XD或or JD	XE或or JE
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

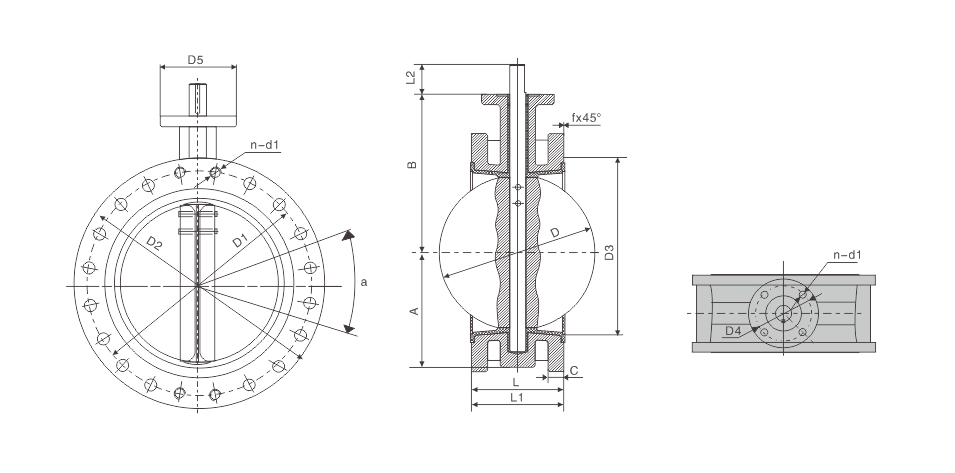

主要外形尺寸及重量（PN1.0/1.6MPa）

DN (mm)	A	B	C	D	D1	D2	D3	D4	D5	L	L1	L2	n-d	a	f	n-d1	重量 WT（kg）
50	83	130	20	52.9	125	165	99	57.15	65	108	111	32	4-19	90°	3	4-7	7.6
65	93	145	20	64.5	145	185	118	57.15	65	112	115	32	4-19	90°	3	4-7	9.7
80	100	155	22	78.8	160	20	132	69.85	65	114	117	32	8-19	45°	3	4-7	10.6
100	114	170	24	104	180	220	156	69.85	90	127	130	32	8-19	45°	3	4-10	13.8
125	125	190	26	123.3	210	250	184	69.85	90	140	143	32	8-19	45°	3	4-10	18.2
150	143	205	26	155.6	240	285	211	88.9	90	140	143	32	8-23	45°	3	4-10	21.7
200	170	235	26	202.5	295	340	266	88.9	125	152	155	45	8-23 12-23	45°/30°	3	4-14	31.8
250	198	280	28	250.5	350/355	395/405	319	107.95	125	165	168	45	12-23 12-28	30°	3	4-14	44.7
300	223	310	28	301.5	400/410	445/460	370	107.95	150	178	182	45	12-23 12-28	30°	4	4-14	57.9
350	279	340	30	333.3	460/470	505/520	429	158.75	150	190	194	45	16-23 16-28	22.5°	4	4-14	81.6
400	300	375	32	389.6	515/525	565/580	480	158.75	175	216	221	51.2/72	16-28 16-31	22.5°	4	4-20.6	106
450	345	430	32	440.5	565/585	615/640	530	158.75	175	222	227	51.2/72	20-28 20-31	18°	4	4-20.6	147
500	355	500	34	491.6	620/650	670/715	582	215.9	210	229	234	52.75/77.5	20-26 20-34	18°	4	4-20.6	165
600	410	560	36	592.5	725/770	780/840	682	254	210	267	272	70.2/82	20-31 20-37	18°	5	4-22	235
700	478	620	40	695	840	895/910	794	254	300	292	299	66/82	24-31 24-37	15°	5	8-18	338
800	529	620	44	794.7	950	1015/1025	901	254	300	318	325	66/82	24-34 24-40	15°	5	8-18	475
900	584	665	46	864.7	1050	1115/1125	1001	254	350	330	338	118	28-34 28-40	12.9°	5	8-22	595
1000	657	735	50	965	1160/1170	1230/1255	1112	254	350	410	417	141	28-37 28-43	12.9°	5	8-22	794
